Sur un équipement industriel qui maintient une position pendant des heures, la bobine d’un électroaimant classique consomme en continu, chauffe et pèse sur la facture énergétique. Les technologies à maintien par aimant permanent, qu’elles soient monostables ou bistables, permettent de supprimer cette alimentation permanente et de ne consommer que lors des phases de manœuvre. Encore faut-il choisir la bonne variante selon le nombre de positions à tenir et la logique de sécurité attendue.
Réponse directe : Un électroaimant monostable ou bistable à aimant permanent réduit la consommation d’énergie en supprimant l’alimentation pendant la phase de maintien. Le monostable tient une seule position stable et revient à l’état de repos sans énergie ; le bistable tient deux positions stables sans alimentation, le changement d’état étant commandé par une impulsion.
Ce qu’il faut savoir avant de choisir
- Le maintien par aimant permanent évite l’alimentation continue d’une bobine.
- Le monostable retient une position de maintien, puis revient par défaut à l’état de repos.
- Le bistable conserve deux positions stables sans énergie, commutées par impulsion.
- L’économie dépend du ratio entre temps de maintien et temps de manœuvre.
- Course, force de maintien, tension et indice de protection IP guident le choix final.

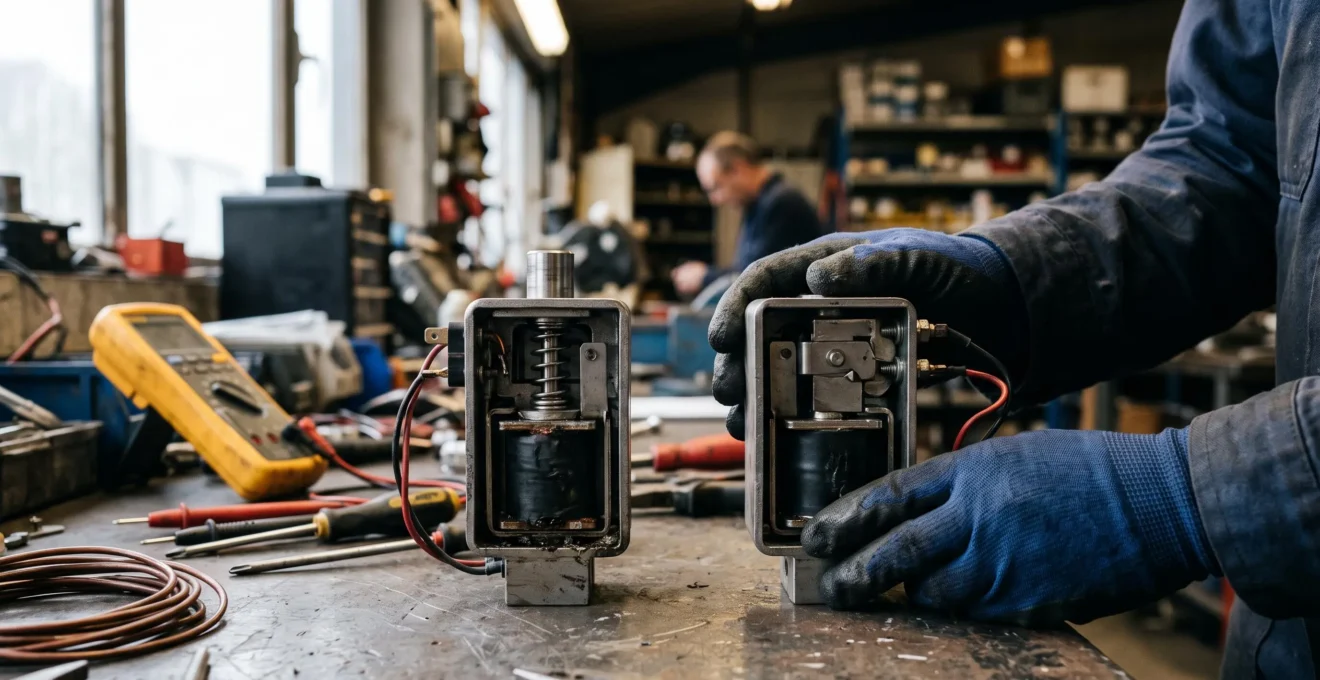

Électroaimant monostable ou bistable : quelles différences ?
Les deux familles répondent au même besoin général — déplacer puis maintenir une pièce ferromagnétique — mais leur logique de maintien diffère radicalement. Dans la terminologie française, on parle d’électroaimant de manœuvre lorsque la fonction principale est le déplacement d’une armature, et de ventouse électromagnétique lorsque la fonction première est le maintien par contact d’une pièce métallique. Les deux peuvent exister en version monostable ou bistable.
Un électroaimant monostable se caractérise par une seule position stable de maintien. Lorsque la bobine est alimentée, l’armature se déplace et reste attirée tant que les conditions de maintien sont réunies. Dans certaines versions à aimant permanent, le flux magnétique rémanent permet de maintenir la pièce sans alimentation électrique continue : la bobine intervient alors pour modifier le flux magnétique et libérer l’armature. Le retour à la position de repos est assuré par un ressort de rappel ou par une force externe, comme la gravité ou une charge mécanique, une fois le maintien supprimé.
Pour mieux comprendre les différentes solutions disponibles, Binder Magnetic propose des ressources permettant d’explorer les architectures d’électroaimants, leurs mécanismes de manœuvre et leurs modes de maintien. Le choix d’une technologie dépend notamment des contraintes mécaniques, du fonctionnement attendu et des besoins en alimentation électrique de chaque application.
Un électroaimant bistable conserve deux positions stables sans alimentation. Son architecture repose généralement sur deux bobines (ou une bobine à inversion de polarité) et un ou plusieurs aimants permanents. Une impulsion sur une bobine fait basculer l’armature d’une position à l’autre ; elle y reste tant qu’aucune impulsion inverse n’est appliquée. Il n’y a ni ressort de rappel, ni consommation entre deux commutations.
La distinction clé est simple : le monostable revient par défaut à son état de repos quand on coupe l’alimentation après libération, le bistable tient les deux positions sans énergie.
Pourquoi le maintien sans alimentation réduit la consommation d’énergie ?
Dans un électroaimant classique sans aimant permanent, la bobine doit rester alimentée pendant toute la durée du maintien. Chaque seconde passée en position attirée consomme de la puissance électrique, dissipée sous forme de chaleur dans le bobinage. Sur un équipement qui maintient une porte, une trappe ou un mécanisme pendant plusieurs heures par jour, cette énergie représente l’essentiel de la consommation du composant.
Avec un maintien par aimant permanent, la logique s’inverse. La bobine n’est sollicitée qu’au moment de la manœuvre — mise en position ou libération — par une impulsion de courte durée. Entre deux commutations, le flux magnétique de l’aimant permanent assure seul la force de maintien. La consommation se concentre donc sur quelques millisecondes de pilotage, au lieu de courir en continu.
L’économie réelle dépend d’un ratio simple : plus le temps de maintien est long par rapport au temps de manœuvre, plus le gain est significatif. Un équipement qui commute toutes les secondes ne tirera qu’un bénéfice modeste ; un verrouillage maintenu plusieurs heures entre deux cycles verra sa consommation chuter de façon marquée. L’Insee souligne d’ailleurs la progression de l’efficacité énergétique dans l’industrie, avec une consommation brute en recul alors que l’activité progresse — un contexte où chaque composant énergétiquement sobre contribue au mouvement.
Deux bénéfices secondaires accompagnent la baisse de consommation : la bobine ne chauffe pratiquement plus, ce qui prolonge la durée de vie de l’isolation et limite les contraintes thermiques sur les composants voisins ; et le dimensionnement de l’alimentation peut être revu à la baisse, puisque seules les impulsions appellent du courant.
Point d’attention : l’économie se mesure au niveau du système complet. Si l’électronique de commande consomme en permanence pour piloter l’électroaimant, le gain réel peut être inférieur à celui attendu sur le seul composant magnétique.
Quelles applications industrielles privilégient ces technologies ?
Les technologies à maintien sans alimentation trouvent leur pertinence dès que le temps passé en position stable dépasse largement le temps de manœuvre. Plusieurs familles d’applications industrielles cochent cette case.
Les commandes de portes, trappes et volets figurent parmi les cas les plus représentatifs. Une porte motorisée reste fermée ou ouverte pendant la majorité du cycle, et seule la transition demande de l’énergie. Un électroaimant bistable permet d’y maintenir les deux positions sans alimentation ; un monostable à aimant permanent convient lorsqu’une seule position doit être tenue, l’autre étant assurée mécaniquement.

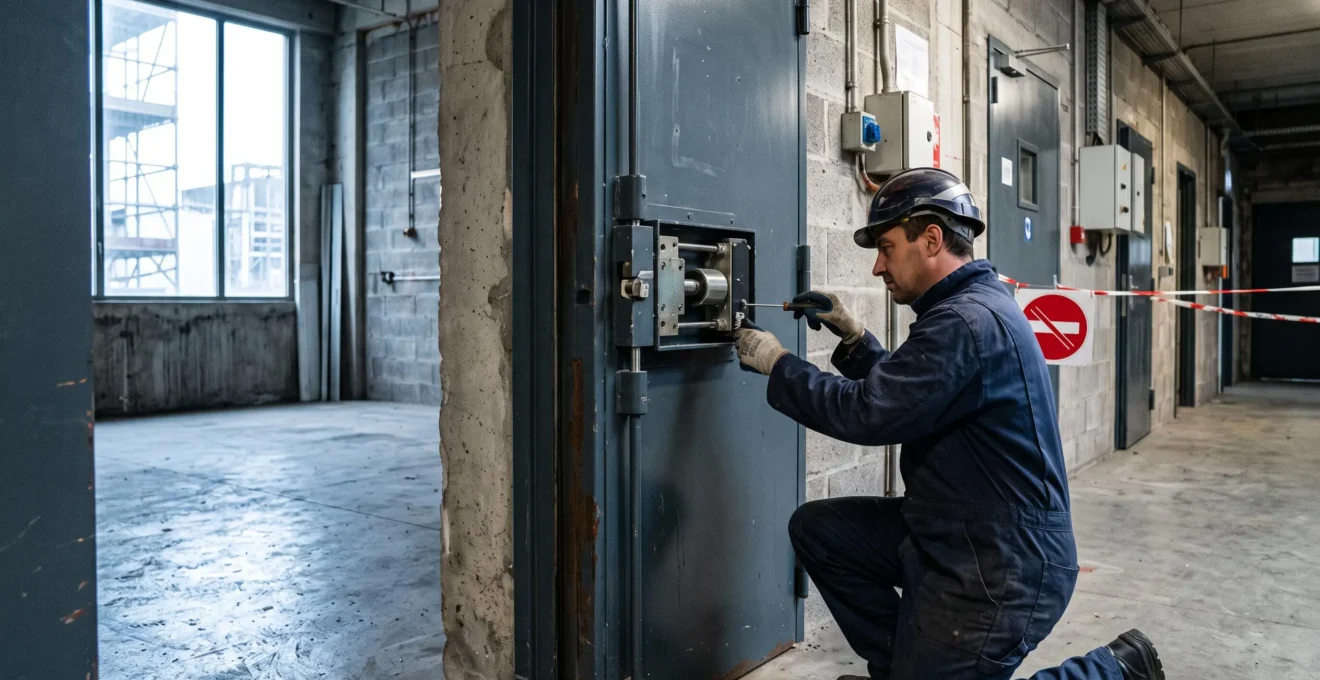

Les systèmes de verrouillage et de sécurité constituent une seconde famille, avec une nuance importante. Dans le secteur des établissements recevant du public, la réglementation ERP encadre le verrouillage électromagnétique des issues de secours et impose notamment un déverrouillage automatique selon des temporisations maximales. Le choix d’une technologie à maintien doit donc tenir compte du comportement attendu en cas de coupure d’alimentation : la position de repli après coupure doit correspondre à la position sûre du point de vue réglementaire.
Cas pratique
Scénario hypothétique : un atelier équipe une trappe d’accès maintenue fermée 23 heures sur 24, avec deux ouvertures programmées par jour. Un électroaimant classique alimenté en continu consommerait pendant la quasi-totalité du cycle. En substituant une version à maintien par aimant permanent, la bobine n’est sollicitée qu’à l’ouverture et à la fermeture, pour une durée totale de quelques secondes par jour. Le gain énergétique approche l’ordre de grandeur du ratio temps alimenté / temps total — à valider par mesure sur l’équipement réel.
Comment choisir un électroaimant bistable ou monostable ?
Le choix s’organise autour de quelques critères techniques qui structurent la plupart des fiches constructeur. Les examiner méthodiquement permet d’éviter les surdimensionnements comme les choix incompatibles avec l’environnement d’installation.

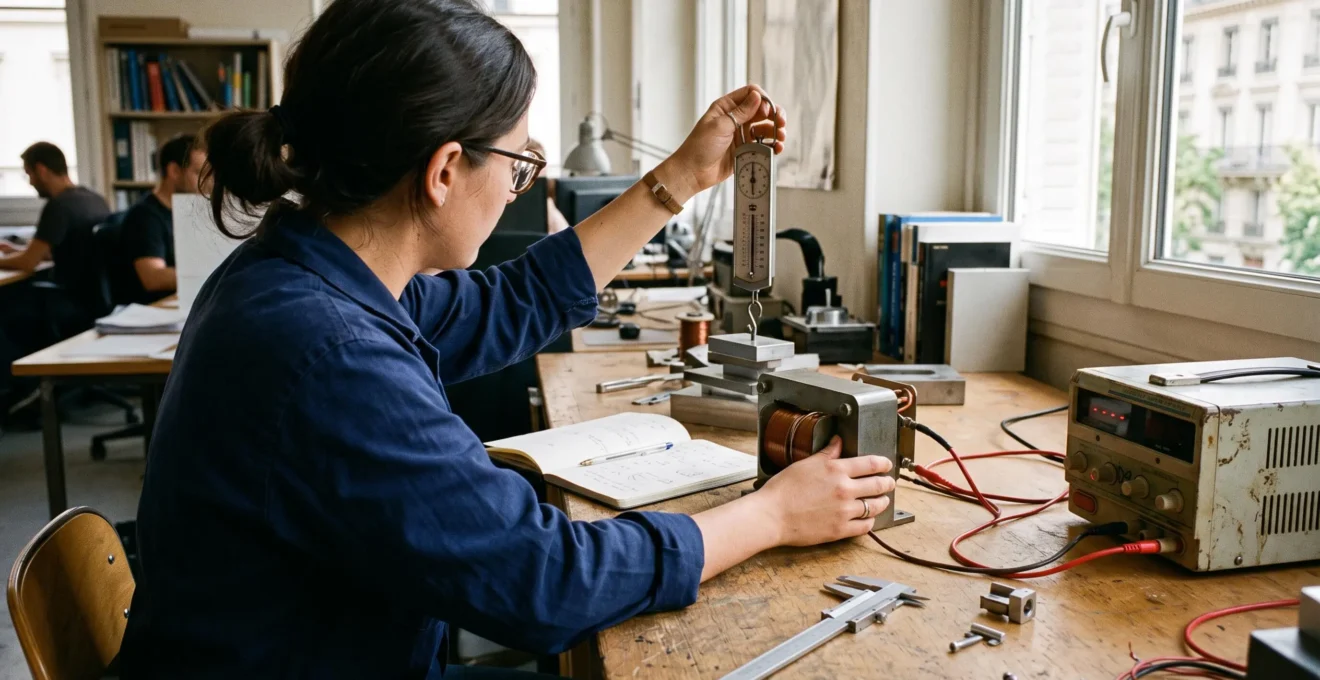

La course de l’armature et la force de maintien constituent le point de départ. La course détermine le déplacement nécessaire entre position de repos et position de maintien ; la force de maintien doit couvrir la charge appliquée, avec une marge de sécurité raisonnable pour tenir compte des tolérances et du vieillissement. Pour un bistable, les deux positions peuvent demander des efforts différents, à vérifier séparément.
La tension d’alimentation et le type de pilotage conditionnent l’intégration électrique. Un bistable commandé par impulsion nécessite une électronique capable de générer deux signaux distincts (ou d’inverser la polarité) ; un monostable à aimant permanent demande une impulsion de mise en position et une impulsion inverse pour libération. Les plages de tension et classes d’isolation applicables sont encadrées par les normes électrotechniques — l’INRS rappelle le cadre des normes NF EN 61140 et NF EN 60529 pour la sécurité électrique et les degrés de protection IP.
L’indice de protection IP doit correspondre à l’environnement d’installation : poussières, projections d’eau, immersion éventuelle. Un bistable installé en zone humide sans protection adaptée perd rapidement sa fiabilité, quelle que soit l’économie d’énergie attendue par ailleurs.
Enfin, les options et contraintes d’implantation — fixation, orientation, encombrement, longueur de câble, connectique — déterminent la faisabilité physique. Les gammes industrielles proposent fréquemment des déclinaisons sur mesure pour s’adapter à ces contraintes sans refondre l’équipement.
| Critère | Monostable à aimant permanent | Bistable |
|---|---|---|
| Positions stables sans énergie | Une (position de maintien) | Deux |
| Retour au repos | Ressort ou force externe | Impulsion inverse |
| Pilotage | Impulsion mise en position / libération | Impulsion sur une bobine ou inversion de polarité |
| Comportement en coupure d’alimentation | Retour à l’état de repos après libération | Conserve la position en cours |
| Cas d’usage typique | Verrouillage avec position sûre par défaut | Vanne, sélecteur, mécanisme à deux états |
- Une seule position doit être tenue sans énergie :Un monostable à aimant permanent suffit, avec rappel mécanique pour l’état de repos.
- Deux positions doivent être tenues sans énergie :Un bistable est nécessaire, piloté par impulsions distinctes ou inversion de polarité.
- La position sûre doit être atteinte en cas de coupure :Privilégier le monostable, dont le retour au repos après libération est prévisible, et vérifier la logique de sécurité au niveau système.
- Les commutations sont très fréquentes :Comparer le gain énergétique attendu au surcoût d’intégration ; le ratio maintien/manœuvre peut rendre l’investissement moins pertinent.
Pour aller plus loin sur l’intégration en environnement sécurisé, cet article consacré aux ventouses électromagnétiques économes en énergie illustre comment ces principes s’appliquent aux portes intelligentes.
Points clés à retenir
Le maintien par aimant permanent est la clé de la réduction de consommation : il supprime l’alimentation pendant la phase stable, qui représente l’essentiel du cycle sur la plupart des équipements industriels. Le monostable couvre les besoins à une seule position tenue sans énergie, avec retour mécanique au repos ; le bistable répond aux besoins à deux positions stables, chaque commutation étant déclenchée par une impulsion.
Le choix pratique repose sur quatre vérifications : course et force de maintien, tension et mode de pilotage, indice de protection IP, contraintes d’implantation et options disponibles. La logique de sécurité en cas de coupure d’alimentation doit être arbitrée au niveau du système complet, pas seulement du composant magnétique.
Le maintien reste-t-il sûr en cas de coupure d’alimentation ?
Avec un bistable, la position en cours est conservée par l’aimant permanent, même sans alimentation. Avec un monostable à aimant permanent, le maintien est également assuré sans énergie. La question clé est donc moins la perte de maintien que la conformité de la position tenue à la logique de sécurité attendue : sur une issue de secours en ERP, la réglementation impose un comportement précis en cas de coupure, à vérifier dès la conception.
Comment libère-t-on l’armature d’un électroaimant à aimant permanent ?
Une impulsion de courant est envoyée dans la bobine pour générer un flux magnétique opposé à celui de l’aimant permanent. Ce flux inverse annule localement la force de maintien et libère l’armature, qui est alors rappelée par un ressort ou par la charge appliquée. L’opération ne demande qu’une impulsion de courte durée.
Un bistable est-il toujours plus économe qu’un monostable ?
Pas nécessairement. L’économie d’énergie provient du maintien par aimant permanent, présent dans les deux variantes modernes. Le bistable apporte un avantage supplémentaire lorsque les deux positions doivent être tenues sans énergie. Si une seule position est à maintenir, un monostable à aimant permanent offre un niveau d’économie comparable avec une architecture plus simple.
Quelles normes vérifier pour un électroaimant industriel en France ?
Les normes NF EN 61140 (classes de sécurité électrique) et NF EN 60529 (indices de protection IP) sont des références de base pour les matériels basse tension. Selon l’application, d’autres textes peuvent s’ajouter : règlement de sécurité ERP pour les issues de secours, directives sectorielles pour la machine, exigences du client final. La vérification de conformité doit être menée au regard de l’usage réel.
Pour cadrer précisément la technologie adaptée à votre équipement et vérifier les contraintes d’intégration, un échange avec un spécialiste des électroaimants industriels permet de sécuriser le choix avant toute commande.
